Montage-System für alle gängigen PV-Module

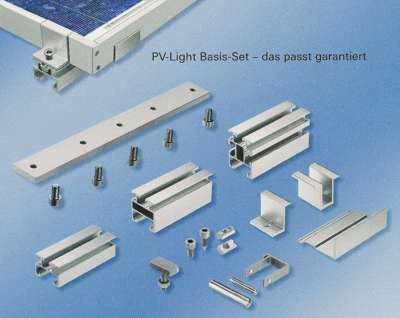

Bei der Wahl der zu verwendenden Montageelemente arbeiten wir vornehmlich mit dem PV-Light-System von SCHÜCO.
Einer der wichtigsten Aspekte beim Bau von Solaranlagen ist die Statik. Schnee- und Windlasten können bei Verwendung ungeeigneter Materialien oder falsch dimensionierter Komponenten das System beschädigen und im Extremfall gefährliche Situationen auslösen. Um solche Gefahren auszuschließen, wird von Schüco jedes Montage-System vom kleinsten Nutstein bis zur Modulstütze auf Qualität und statische Eigenschaften im Einzelnen und im Zusammenwirken der Baugruppen geprüft.

Die entsprechenden Nachweise stellen wir Ihnen für jedes Objekt selbstverständlich zur Verfügung und belegen damit die hohen Qualitätsstandards aller Systemkomponenten und Gesamtsysteme. Denn Ihr Vertrauen und die langfristige Zufriedenheit unserer Kunden sind unser wichtigstes Ziel.

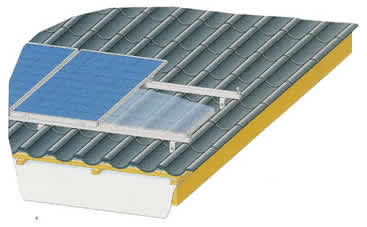

Aufdach-Montage

Ob mit senkrecht oder waagerecht positionierten Basisprofilen, das PV-Light Aufdach-Montage-System ermöglicht uns die einfache und sichere Befestigung von Photovoltaik-Standardmodulen auf unterschiedlichsten Dacheindeckungen - optimal an alle standortspezifischen Gegebenheiten anpassbar.

Wir verwenden passende Dachanker für alle gängigen Pfannen- und Dacheindeckungsvarianten, wie Schiefer, Biberschwanz, Welle und verschiedenste andere Ziegelformen. In Kombination mit den unterschiedlichen Montageausführungen kann so nahezu für jede Aufdachsituation die optimale Befestigungstechnik gewählt werden.
Einen Aufdach-Montage-Ablauf finden sie hier.

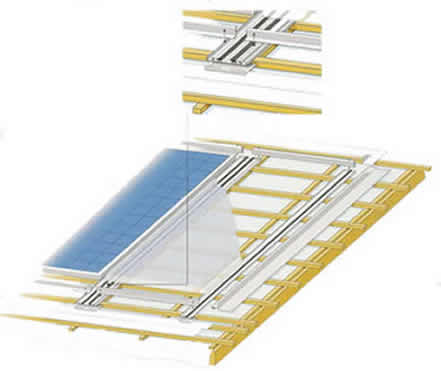

Indach-Montage

Endlich können herkömmlich gerahmte Module optisch ansprechend in die Dachfläche integriert werden: Mit Schüco PV-Light Indach steht uns eine statisch geprüfte Lösung zur Verfügung, deren Regendichtigkeit durch ein neuartiges Wasserführungssystem unter Verwendung von Wasserführungskanälen, Wasserübergabeblechen und EPDM- Lippendichtungen gewährleistet wird.

Zu den überzeugenden Vorteilen des Systems gehören eine plane Dachoberfläche* und die in jedem RAL-Farbton verfügbare Randeindeckung. So sind individuellen Gestaltungswünschen keine Grenzen mehr gesetzt. Flexibel ausbaubar können mit PV-Light-Indach unterschiedlichste Modulfeldgrößen und Anlagenleistungen realisiert werden. Gerade bei Neubauten kann so auf eine herkömmliche Dacheindeckung unter den Modulen verzichtet werden - eine zusätzliche Möglichkeit zur Kostenoptimierung.

* 0 cm Aufbauhöhe, z. B. bei Verwendung von PV-Modulen mit einer Rahmenhöhe von 36 mm, in Kombination mit wellenförmi-gen Pfannen.

Eine von uns ausgeführte Indachmontage mit rahmenlosen Solarmodulen und einer Pfosten-Riegel-Unterkonstruktion finden Sie in unseren Referenzen unter Bvh. Berlejung.

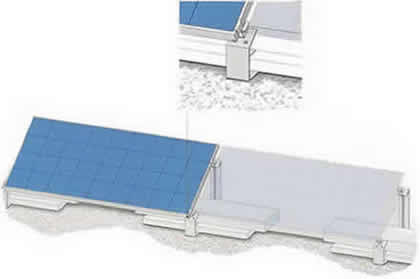

Flachdach-Montage

Bei der Flachdachmontage werden auf einer stabilen Profilkonstruktion alle PV-Module in einem ertragsoptimierten Neigungswinkel von 30° zur Sonne und ihrer Jahreslaufbahn ausgerichtet. Dabei werden die Module mittels Klemmhalter und Systemschrauben auf die Flachdachwinkel geschraubt. Je nach Statik des Daches kann das PV-Light Flachdach-Montage-System zur Gewährleistung der Standsicherheit entweder direkt am Baukörper verschraubt oder durch das Einlegen von Beschwerungselementen gesichert werden.

Scherkräfte am System - z.B. durch seitliche Windlasten - werden durch rückseitig montierte Sicherungskreuze abgefangen. Konstruktion und Materialauswahl gewährleisten höchste Sicherheit gegen Wetterschäden (z.B. Wind-/Sturm- oder Schneelasten). Unsere Kenntnis aller erforderlichen Abstände und Montagerichtlinien gewährleistet einen ertragsoptimierten Aufbau und vermeidet Verschattungen bei mehreren Montagereihen, entsprechend den jeweiligen Vorgaben am Standort.

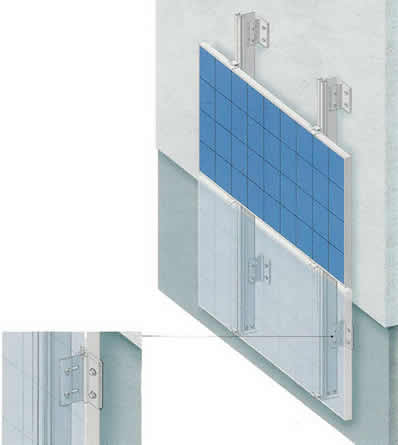

Fassaden-Montage

Das PV-Light Fassaden-System ermöglicht uns, technische und gestalterische Anforderungen zeitgemäßer, individueller Gebäudegestaltung in einem optisch attraktiven, kostengünstigen und einfachen Photovoltaik-System zu verbinden.

Gegenverzahnte Bauteile, praktische Bohrschablonen und übersichtliche Montagegruppen beschleunigen und vereinfachen die Montage weitestgehend. Durchlaufende Montage-Basisprofile mit Abrutschsicherung, form- und kraftschlüssig montierten Modulklemmhaltern und Schnellmontageklemmung (Nutensteine) ermöglichen die statisch geprüfte Befestigung des PV-Systems an der Gebäudehülle. Dabei können Wandunebenheiten bis zu 30 mm problemlos durch die Profilabschnitte ausgeglichen werden. Das Ergebnis ist eine hinterlüftete Kaltfassade, bei der durch die Thermik zwischen Modulrückseite und Hauswand ein Hitzestau vermieden und so eine Optimierung der PV-Leistung auch bei hohen Außentemperaturen erreicht wird. Die Hauswand übernimmt weiterhin die klassische Fassadenfunktion.
